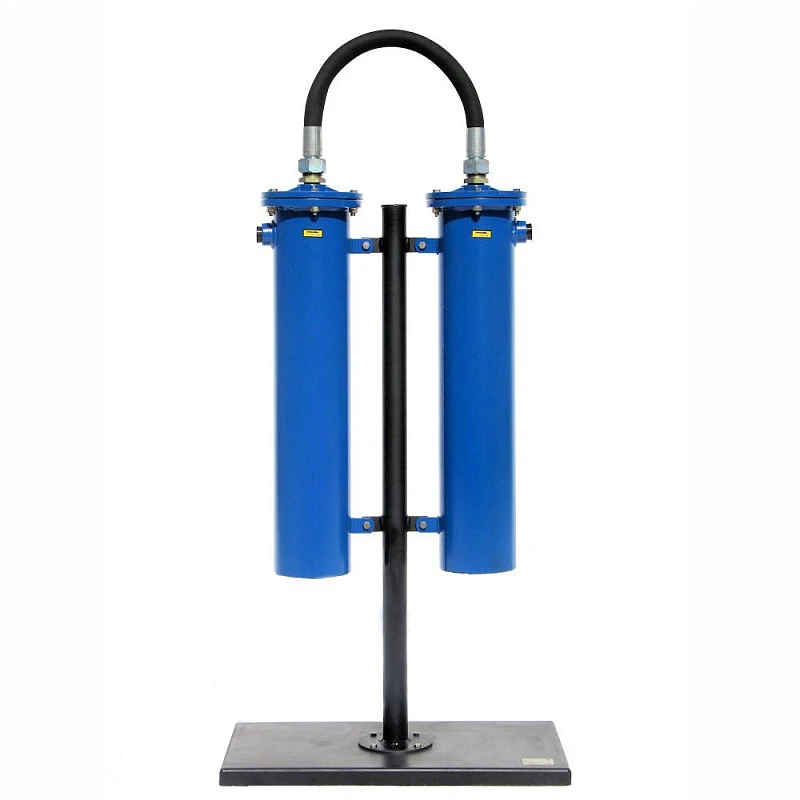

Фильтрационный модуль ФМ-180/16

Магистральный фильтр ФМ 180/16 Бежецкого завода АСО рассчитан на пропускную способность 3000 л/мин и максимальное рабочее давление 16 атм. Очищает воздух от твёрдых частиц размером до 10 мкм. Степень очистки по воде - до 800 мг/м3, по маслу - 16 мг/м3. Габариты изделия 79 х 35 х 145 см, масса 49 кг.

Фильтрационный модуль ФМ 180/16 предназначен для использования в системах пневмоуправления и автоматики, пневмоприводе устройств и инструментов для окраски поверхностей распылением. Рассчитан на загрязненность подводимого сжатого воздуха не выше 14-го класса по ГОСТ 17433–80. Применение фильтрационного модуля позволяет получить очистку сжатого воздуха по содержанию твёрдых частиц по 4 классу, по содержанию воды и масла по 4 классу по ГОСТ 17433–80. В состав входят: стойка, блок очистки, рукав, фильтроэлемент, сливная пробка. Фильтр изготовлен в исполнении "УХЛ" для категории размещения "4.2" и предназначен для эксплуатации в следующих условиях:
высота над уровнем моря не более 1000 м;
температура окружающей среды от 278К (+5 °С) до 313К (+40 °С);
относительная влажность не более 80% при 298К (+25 °С).
Устройство и принцип работы
Фильтрационный модуль – двухступенчатый; состоит из двух последовательно объединенных блоков очистки (фильтров). Корпус блока очистки изготовлен из стальной трубы. На корпусе имеется патрубок (с внутренней резьбой см. таблица 2 для конкретной модели) для подвода-отвода магистрали сжатого воздуха. Торцы корпуса закрываются крышками. В нижней крышке для слива конденсата имеется резьбовая пробка (G3/8").

Внутренняя и наружная поверхности корпусов и крышек оцинкованы методом термодиффузионного покрытия. На поверхности деталей сформирован однородный цинковый слой, обеспечивающий гарантированную защиту металла от коррозионных процессов. Наружная поверхность деталей дополнительно окрашено методом порошкового покрытия.

Фильтроэлемент состоит из внутреннего пластмассового перфорированного каркаса, на который по особой технологии нанесен слой пористого волокнистого фильтрующего материала. Снаружи фильтрующий материал фиксирует дренажная капроновая сетка, торцы герметично уплотнены пластмассовыми крышками. На патрубке фильтроэлемента имеется наружная резьба для фиксации его в верхней крышке и установке в корпус фильтра.
